氣動隔膜泵性能特點簡介：

QBK氣動隔膜泵既能押送流動的液體,也能輸送一些不易流動的介質,具體自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。

1、不需灌引水，吸程高達5米，揚程達50米，出口壓力6bar;

2、流動寬敞，通過性能好，允許通過最大顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微;

3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7bar之間);

4、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全;

5、不必用電，在易燃、易爆場所使用安全可靠;

6、排氣口外接出介質液面以后，可以浸沒在介質中工作;

7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行;

8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;

9、可輸送較粘的液體(粘度在1萬厘泊以下);

10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點;

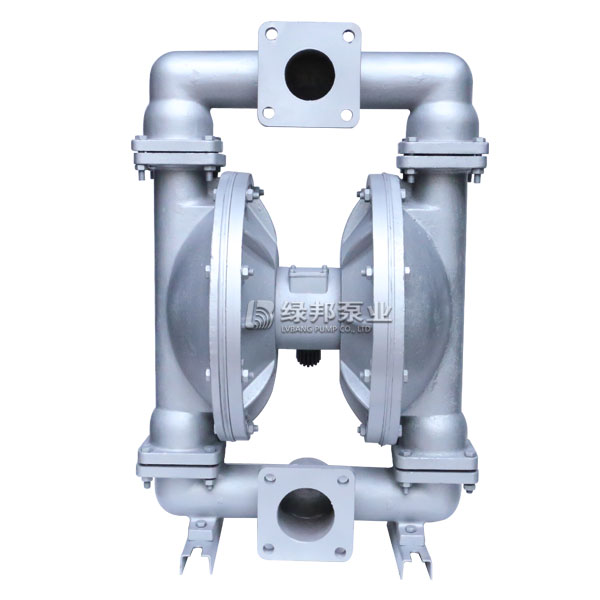

鋁合金氣動隔膜泵材質說明：

泵體(兩邊立柱，進出口管)采用優質鋁合金，配丁腈橡膠(NBR)材質密封球、密封球座，丁腈橡膠(NBR)隔膜片，可適用于輸送污水，油類等無強腐蝕類介質。

注：液體輸送部分使用鋁合金材料的泵，請不要用來輸送含有Fe3+(3價鐵離子)的液體和鹵代烴及其他的鹵代碳?xì)浠�合物溶劑，則將會產生腐蝕引起泵體爆裂。

氣動隔膜泵配件選配：

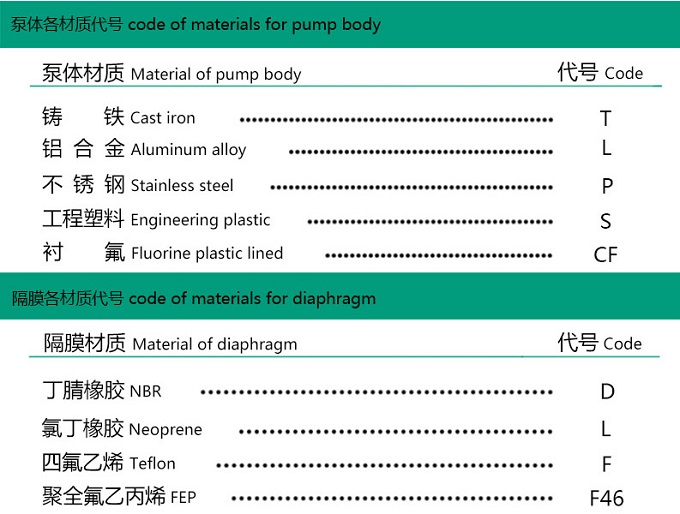

1、鑄鐵、鋁合金隔膜泵原配膜片、球、球座為丁晴橡膠。襯氟|工程塑料隔膜泵、不銹鋼隔膜泵原配膜片為在丁晴橡膠膜片的基礎上加配F46膜片、球、球座為聚四氟乙烯。

2、隔膜片材質的用途：

丁晴橡膠材質：耐汽油、機油及中弱性腐蝕液體。

氯丁橡膠材質：耐各種酸性、堿性液體。

聚四氟乙烯(四氟)和四六乙烯(F46)：耐強酸、強堿及各種有機溶劑。

3、根據輸送介質不同選用不同材質的隔膜片、球、球座。

[綠邦泵業]QBY-80LD/QBK-80LD鋁合金動隔膜泵的裝箱清單：

泵(1臺)，氣源接口(1個)，消聲器(1個)，說明書(1份)，合格證，泵銘牌;

外包裝：木箱包裝，木箱帶鐵皮護邊。

QBY-80LD鋁合金氣動隔膜泵使用條件:

1.使用溫度≤80℃

2.潔凈的壓縮空氣，進氣壓力≤7bar

3.最大通過顆粒1mm

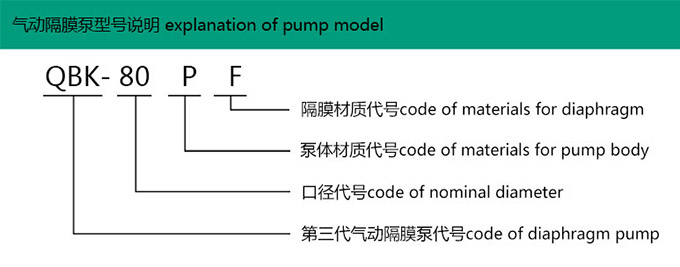

氣動隔膜泵型號意義

氣動隔膜泵性能參數

Note: ★=有 /=無

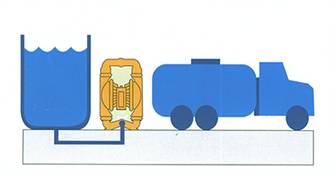

氣動隔膜泵安裝方式

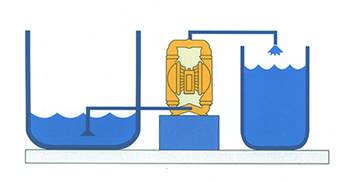

將液體從A容器抽送到B容器可用此方法。

氣動隔膜泵系統安裝連接示意圖

選型請?zhí)峁?

1、產品名稱與型號，管道口徑，使用揚程，使用的吸程，使用的介質名稱、比重、粘度、腐蝕性、毒性。

2、若已經由設計單位選定我公司的型號，請按型號直接向綠邦泵業銷售部訂購。

注：請盡量提供詳細的產品使用要求，以便我們選型的正確性，提高使用的最高效率。

隔膜泵密封球，隔膜片規格表：

氣動隔膜泵性能參數

Note: ★=有 /=無
